Jak wybrać odpowiednią aparaturę modułową

Wybór aparatury modułowej zależy przede wszystkim od parametrów elektrycznych obwodu, który ma zabezpieczać lub którym ma sterować. Podstawowe kryteria to:

Prąd znamionowy – dobierz zgodnie z mocą odbiorników i przekrojem przewodów w obwodzie
Napięcie znamionowe – standardowo 230V dla instalacji jednofazowych, 400V dla trójfazowych
Liczba biegunów – 1P, 2P, 3P lub 4P w zależności od typu instalacji
Charakterystyka wyzwalania – B, C lub D dla wyłączników nadmiarowoprądowych
Czułość różnicowa – 10mA, 30mA lub 300mA dla wyłączników różnicowoprądowych
Szerokość w modułach – standardowo 1 moduł = 18mm, dostosuj do miejsca w rozdzielnicy
Zdolność łączeniowa – określa maksymalny prąd zwarciowy, jaki urządzenie może bezpiecznie wyłączyć

W praktyce warto także sprawdzić możliwości montażowe aparatu oraz jego kompatybilność z pozostałymi elementami rozdzielnicy. Niektóre urządzenia wymagają dodatkowych akcesoriów jak szyny łączeniowe, styki pomocnicze czy wyzwalacze.

Rodzaje aparatury modułowej i zastosowania

W zależności od pełnionej funkcji w instalacji wyróżniamy kilka głównych grup aparatury modułowej:

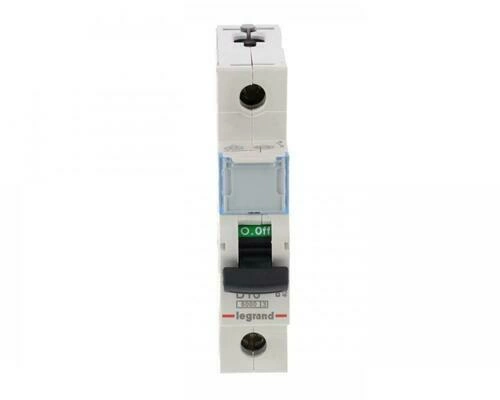

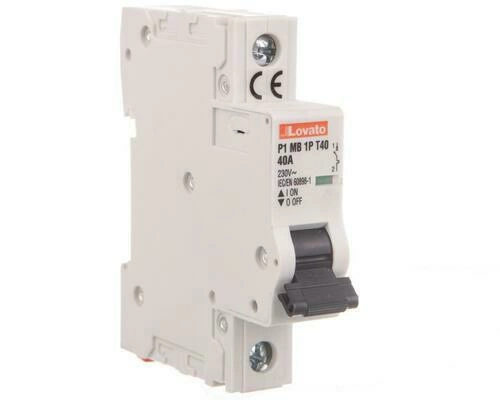

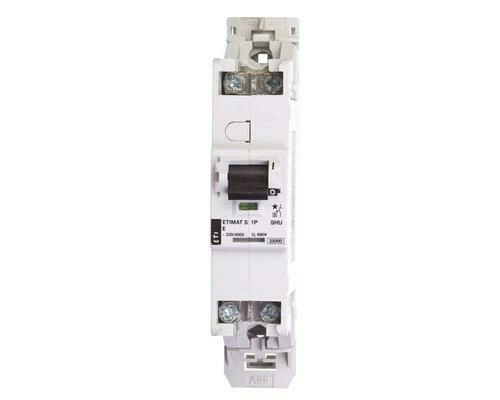

Wyłączniki nadmiarowoprądowe

Wyłączniki nadmiarowoprądowe chronią przewody przed przeciążeniem i zwarciem. Dostępne są w charakterystykach B (1,3–5 × In), C (5–10 × In) i D (10–20 × In). Charakterystykę B stosuje się do obwodów oświetleniowych, C do gniazdkowych i odbiorników o standardowym rozruchu, D do silników i transformatorów.

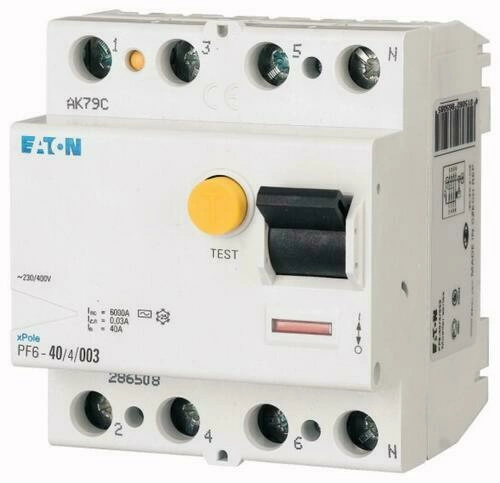

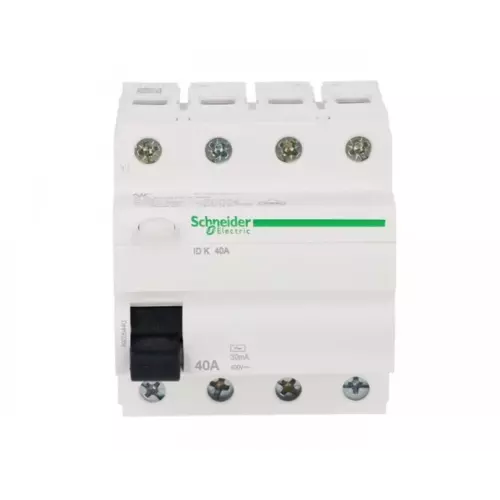

Wyłączniki różnicowoprądowe

Wyłączniki różnicowoprądowe chronią przed porażeniem prądem i pożarem w wyniku nieszczelności izolacji. Czułość 30mA stosuje się do ochrony przeciwporażeniowej w obwodach użytkowych, 300mA do ochrony przeciwpożarowej. Dostępne są w typach AC (do prądów sinusoidalnych) i A (również do prądów pulsujących).

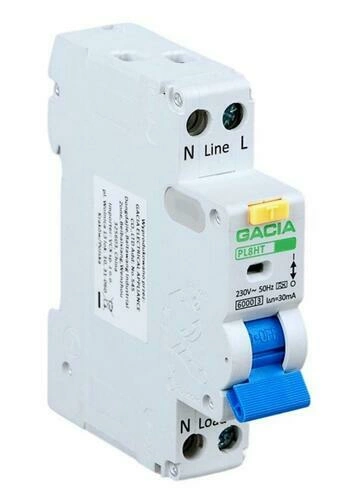

Wyłączniki różnicowoprądowe z członem nadprądowym

Wyłączniki różnicowoprądowe z członem nadprądowym łączą funkcje ochrony nadmiarowoprądowej i różnicowoprądowej w jednym urządzeniu, oszczędzając miejsce w rozdzielnicy. Przy wyborze uwzględnij zarówno charakterystykę nadprądową, jak i typ różnicowy.

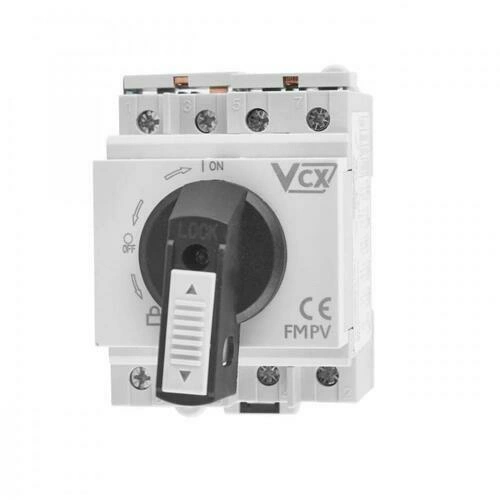

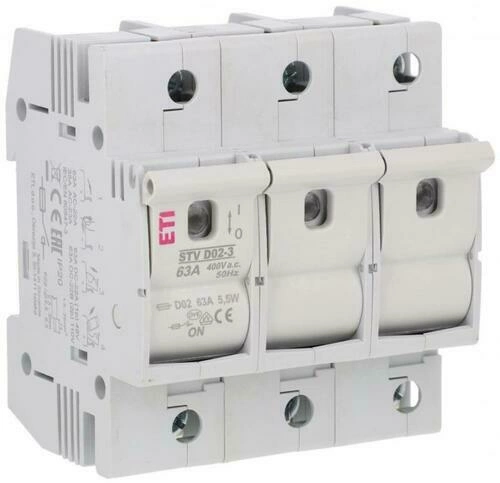

Rozłączniki i przełączniki modułowe

Rozłączniki i przełączniki służą do ręcznego odłączania zasilania lub przełączania obwodów. Nie mają funkcji zabezpieczeniowych, ale pozwalają na bezpieczne odcięcie napięcia podczas konserwacji lub napraw.

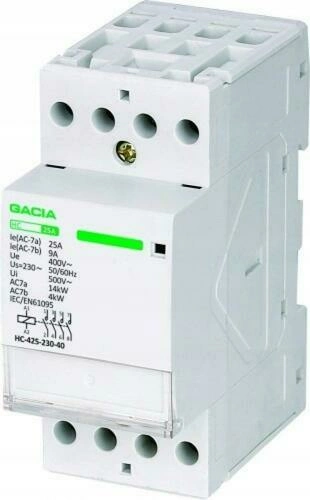

Styczniki modułowe

Styczniki modułowe umożliwiają zdalne sterowanie obwodami o większej mocy. Pracują z niskim napięciem sterowania (24V, 230V) i przełączają obciążenia prądowe do kilkudziesięciu amperów. Wykorzystywane w automatyce budynkowej i sterowaniu oświetleniem.

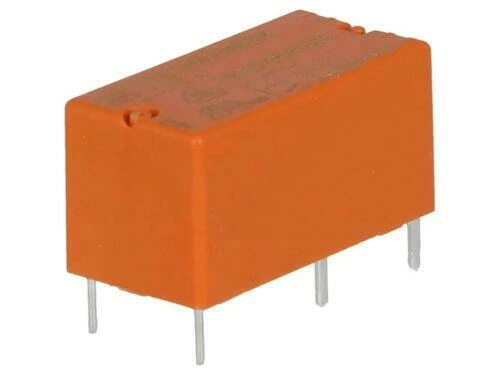

Przekaźniki instalacyjne

Przekaźniki instalacyjne stosuje się do rozbudowanych układów sterowania. Oferują różne funkcje: przekaźniki impulsowe do schodowych, przekaźniki zwłoczne, przekaźniki kolejności faz czy przekaźniki kontroli napięcia.

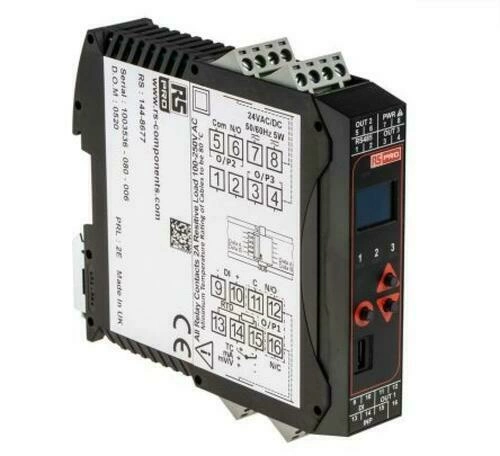

Automaty sterujące

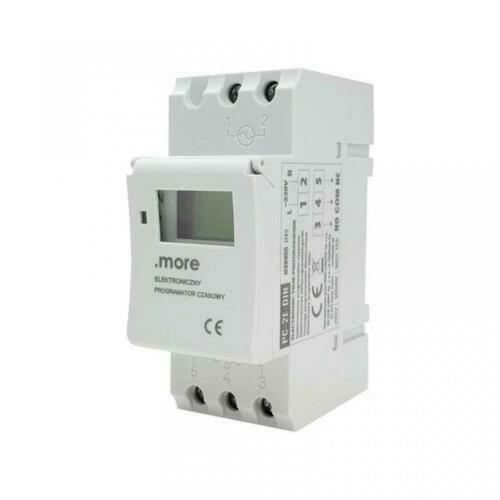

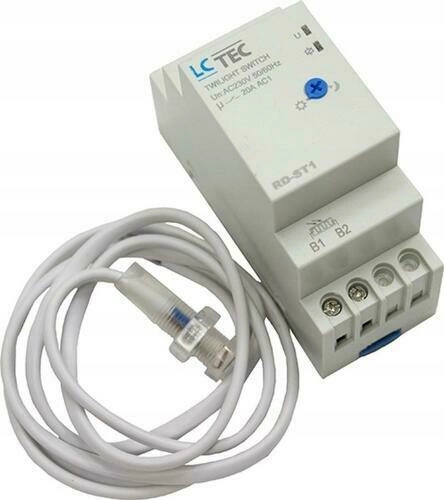

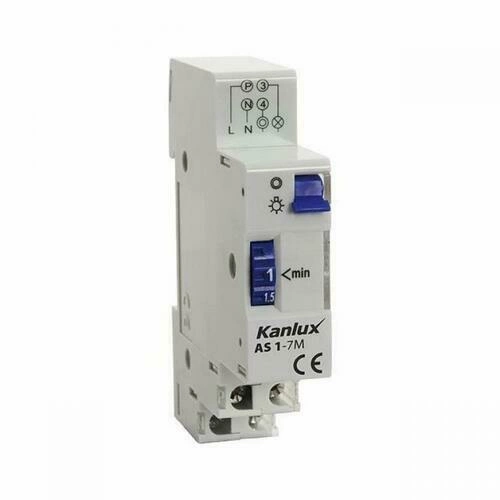

Aparatura sterująca obejmuje automaty schodowe, wyłączniki zmierzchowe oraz zegary sterujące. Urządzenia te automatyzują działanie oświetlenia i innych odbiorników zgodnie z ustawionym programem lub warunkami otoczenia.

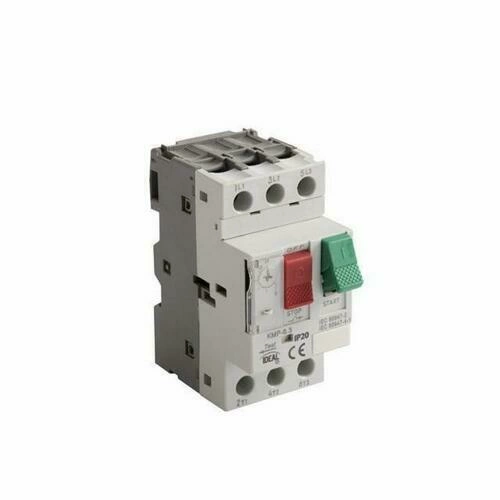

Wyłączniki silnikowe modułowe

Wyłączniki silnikowe w wersji modułowej chronią silniki elektryczne przed przeciążeniem i zwarciem. Mają regulowany zakres prądu znamionowego, co pozwala na dokładne dopasowanie do mocy silnika.

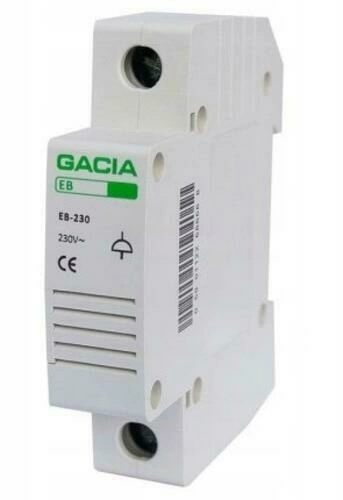

Pozostałe elementy

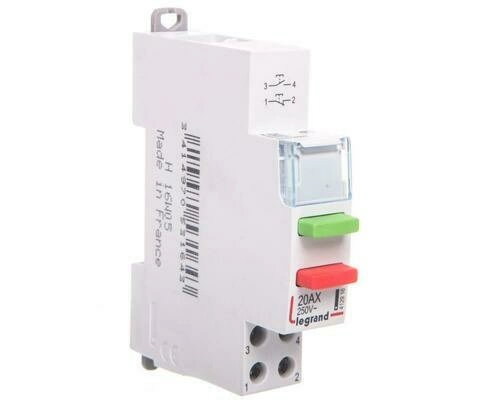

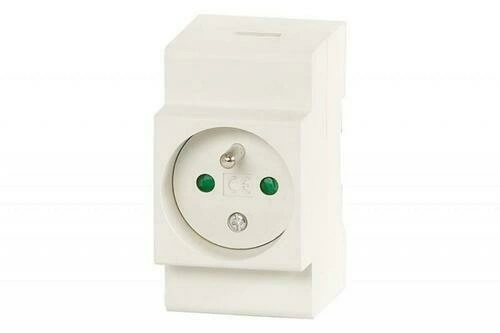

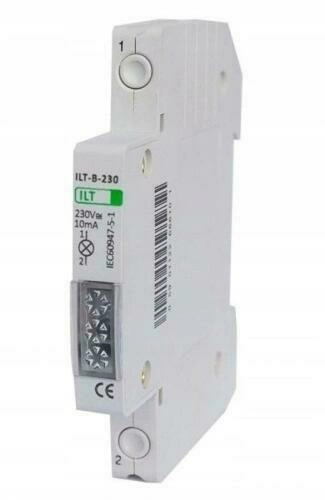

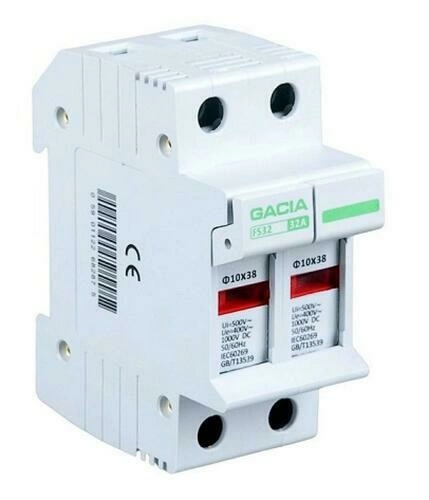

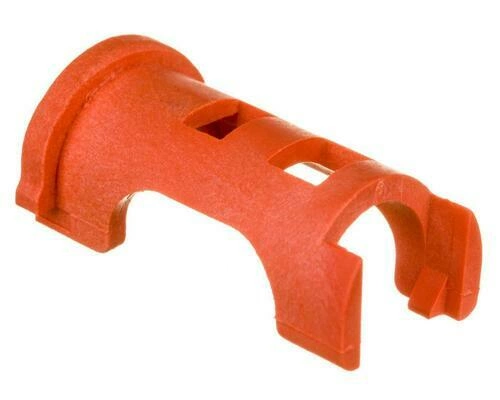

Do aparatury modułowej należą również gniazda modułowe, lampki sygnalizacyjne, przyciski sterownicze oraz podstawy bezpiecznikowe do wkładek cylindrycznych.

Parametry techniczne i kompatybilność

Przy doborze aparatury modułowej kluczowe znaczenie mają parametry elektryczne oraz wymiary fizyczne:

Prąd znamionowy (In) – zakres typowo od 6A do 125A, rzadziej więcej dla rozłączników
Napięcie znamionowe (Un) – 230V AC dla 1P/2P, 400V AC dla 3P/4P
Znamionowa zdolność łączeniowa (Icn) – 3kA, 6kA, 10kA lub więcej, określa odporność na zwarcie
Szerokość modułowa – od 0,5 modułu (9mm) do 4–6 modułów dla większych urządzeń
Stopień ochrony – IP20 dla standardowych rozdzielnic, IP40 lub wyższy dla specjalnych zastosowań

Większość aparatury modułowej montuje się na szynie TH35 (DIN). Sprawdź, czy producent oferuje możliwość pionowego lub poziomowego ustawienia aparatu, jeśli ma to znaczenie w Twojej rozdzielnicy.

Akcesoria montażowe i rozbudowa

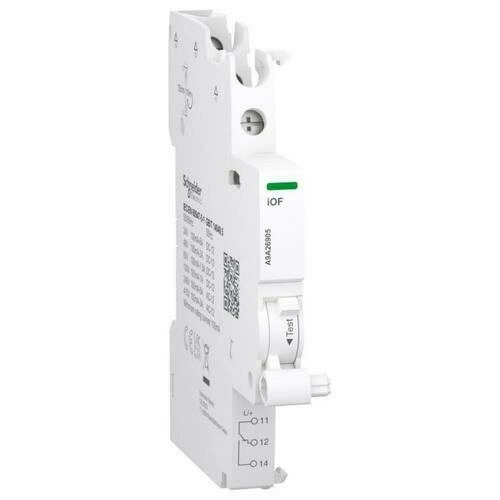

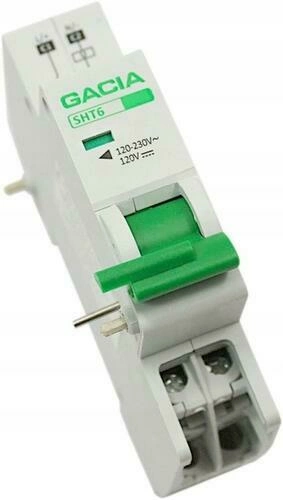

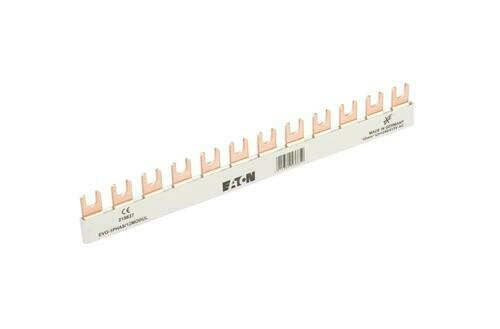

Do aparatury modułowej dostępne są szyny łączeniowe (widełkowe i sztyftowe), które upraszczają okablowanie i skracają czas montażu. Styki pomocnicze rozszerzają możliwości sygnalizacji i sterowania. Wyzwalacze wzrostowe i podnapięciowe dodają funkcje zdalne wyłączania lub zabezpieczenia przed zanikaniem napięcia.

Montaż i instalacja w rozdzielnicy

Montaż aparatury modułowej wymaga przestrzegania kilku podstawowych zasad:

Zawsze montuj urządzenia przy odłączonym zasilaniu
Mocuj aparaty na szynie montażowej TH35, sprawdzając pewność zaczepienia
Zachowaj odpowiednie odstępy dla wentylacji – aparatura podczas pracy się nagrzewa
Podłączaj przewody zgodnie ze schematem: faza z góry, neutralny z dołu (lub odwrotnie, jeśli wymaga projekt)
Używaj wkrętaka dynamometrycznego, aby nie uszkodzić zacisków
Oznacz obwody trwałymi etykietami lub tabliczkami opisowymi
Sprawdź poprawność montażu testem ciągłości i pomiarem rezystancji izolacji przed uruchomieniem

W przypadku instalacji większej liczby aparatów warto zastosować szyny łączeniowe, które minimalizują liczbę połączeń przewodowych i ryzyko błędu.

Typowe błędy przy montażu

Najczęstsze problemy to:

Zbyt mocne dokręcenie zacisków, co prowadzi do uszkodzenia gwintu lub pęknięcia obudowy
Montaż wyłącznika różnicowoprądowego przed wyłącznikiem nadmiarowoprądowym – narusza to selektywność ochrony
Nieuwzględnienie spadku napięcia przy długich przewodach – może powodować zbyt częste wyzwalanie
Brak miejsca na przyszłą rozbudowę – rozdzielnica powinna mieć 20–30% rezerwy miejsca
Stosowanie przekroju przewodów nieadekwatnego do prądu znamionowego aparatu

Bezpieczeństwo użytkowania i konserwacja

Aparatura modułowa jest kluczowym elementem bezpieczeństwa instalacji elektrycznej. Przestrzegaj następujących zasad:

Regularnie (co najmniej raz w roku) testuj działanie wyłączników różnicowoprądowych przyciskiem TEST
Sprawdzaj wizualnie stan obudów i zacisków – pęknięcia lub ślady przegrzania wymagają wymiany urządzenia
Nie zwiększaj prądu znamionowego zabezpieczeń bez weryfikacji przekroju przewodów
Jeśli wyłącznik często się wyzwala, zbadaj przyczynę zamiast go wymuszać – może to być symptom problemu w instalacji
Nie montuj aparatury w miejscach o dużej wilgotności bez odpowiedniej obudowy o wyższym IP

Typowa żywotność aparatury modułowej to 10–20 lat przy prawidłowej eksploatacji. Producenci podają liczbę cykli przełączeń – po jej przekroczeniu zaleca się wymianę, szczególnie w przypadku styczników i rozłączników.

FAQ

Jaka jest różnica między wyłącznikiem nadmiarowoprądowym a różnicowoprądowym?

Wyłącznik nadmiarowoprądowy chroni przewody przed przeciążeniem i zwarciem, reagując na nadmierny prąd płynący przez obwód. Wyłącznik różnicowoprądowy chroni ludzi przed porażeniem, reagując na różnicę prądów między fazą a neutralnym – nawet niewielką, ale niebezpieczną dla człowieka.

Czy mogę samodzielnie wymienić aparaturę w rozdzielnicy?

Prace przy instalacji elektrycznej mogą wykonywać osoby z odpowiednimi uprawnieniami (SEP). Jeśli nie posiadasz kwalifikacji, zlecić wymianę lub rozbudowę rozdzielnicy należy uprawnionemu elektrykom. Samodzielna ingerencja może być niebezpieczna i narusza przepisy.

Jak często należy testować wyłączniki różnicowoprądowe?

Producenci i normy zalecają test przyciskiem TEST co najmniej raz w miesiącu. W praktyce wystarczy robić to co kwartał lub co pół roku, ale nie rzadziej niż raz w roku. Wyłącznik powinien zareagować natychmiast – jeśli nie, wymień go.

Dlaczego wyłącznik różnicowoprądowy często się wyzwala?

Częste wyzwalanie może wynikać z kilku przyczyn: uszkodzonej izolacji w instalacji lub odbiornikach, wilgoci w puszkach instalacyjnych, niewłaściwego doboru typu wyłącznika (AC zamiast A przy odbiornikach elektronicznych) lub zbyt niskiej czułości dla długiego obwodu. Wymaga to diagnozy przez elektryka.

Co oznaczają charakterystyki B, C i D przy wyłącznikach nadmiarowoprądowych?

Charakterystyka określa zakres prądu, przy którym wyłącznik natychmiast wyzwala w przypadku zwarcia. B (3–5 × In) to oświetlenie, C (5–10 × In) to gniazdka i większość odbiorników domowych, D (10–20 × In) to urządzenia z dużym prądem rozruchowym, jak silniki czy transformatory.

Ile miejsca w modułach zajmuje typowa aparatura?

Wyłącznik nadmiarowoprądowy 1P to 1 moduł (18mm), 3P to 3 moduły. Wyłącznik różnicowoprądowy 2P to 2 moduły, 4P to 4 moduły. Wyłącznik różnicowoprądowy z członem nadprądowym 2P to zazwyczaj 2–3 moduły. Stycznik modułowy to 2–4 moduły w zależności od prądu. Zaplanuj rozdzielnicę z 20–30% rezerwą na rozbudowę.

Czy mogę łączyć aparaturę różnych producentów w jednej rozdzielnicy?

Tak, pod warunkiem że wszystkie urządzenia montowane są na standardowej szynie TH35 i mają zgodne parametry elektryczne. Nie łącz jednak szynami łączeniowymi aparatów różnych producentów – kształt i odstępy styków mogą się różnić. Każdy obwód powinien być zabezpieczony kompletnie i zgodnie z projektem.

Jak dobrać prąd znamionowy wyłącznika do obwodu?

Prąd znamionowy wyłącznika powinien być równy lub nieco większy od obliczeniowego prądu obwodu, ale mniejszy lub równy dopuszczalnemu obciążeniu przewodu. Typowo: przewód 1,5mm² (16A) – wyłącznik 10A lub 13A, przewód 2,5mm² (21A) – wyłącznik 16A, przewód 4mm² (27A) – wyłącznik 20A lub 25A. Dokładne wartości zależą od sposobu ułożenia przewodów.
